## 图表和数据集之间的关系 图表和数据集是强关联关系，一个图表需要什么样的数据才能进行展示下面都有说明，以柱状图举例，只能用俩个字段的数据集进行数据展示，那使用数据集有2个以上字段那肯定图表无法正常展示，反之有个数据集是3个字段，那就找能展示3个字段的图表，千万别搞小聪明定了好多个字段的数据集，然后从里面挑几个字段进行展示，不要这么干。

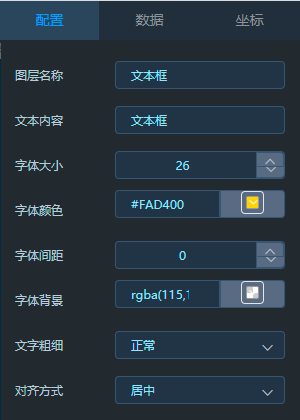

## 文本框 ![img_3.png](../picture/dashboard/img_3.png)
![img_4.png](../picture/dashboard/img_4.png)
![img_5.png](../picture/dashboard/img_5.png)
![img_6.png](../picture/dashboard/img_6.png)
### 数据格式 ![img1](../picture/charts/img.png)
## 滚动文本 同上文本，操作无异
## 超链接 ![img2](../picture/charts/img_1.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 当前时间 已支持多种时间格式，其他格式请提Issue
![img_1.png](../picture/dashboard/img_1.png)
## 图片 ![img_7.png](../picture/dashboard/img_7.png)
**注：** 如果没有在bootstrap.yml配置文件中没有正确配置上传下载的路径，这里肯定是失败的
## 视屏 **暂不支持循环播放**
**注意视频的地址应是直接可以访问的，不需要登录之类**
## 表格 ![img](../picture/dashboard/img_22.png)
表格字段对应的数据只选择“文本数字”。
![img14](../picture/dashboard/img_23.png)
**注意：** 多个字段的时候，需要在“配置-新增”添加你选择数据集所对应的字段，即“配置”中“表体设置”的“key值”要和你“动态数据对应的字段名”保持一致，类似于映射关系。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 内联框架 当超链接和视频链接无效的时候，请尝试使用内联框架
## 柱状图 柱状图数据集对应字典值需要选择一个“X轴”、“柱状”，只需要2个字段
![img_13](../picture/charts/img_13.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 ![img3](../picture/charts/img_2.png)
## 柱形图-渐变色 同上柱形图，颜色调整为支持渐变色
## 折线图 折线图数据集对应字典值需要选择一个“X轴”、“折线”，只需要2个字段
![img14.png](../picture/charts/img_14.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 同上柱形图数据格式
## 柱线图 柱线图数据集对应字典值需要选择一个“X轴”、“柱状”、“折线”，需要3个字段，图例名称用 | 进行分隔。
![img15](../picture/charts/img_15.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 ![img5](../picture/charts/img_4.png)
## 多柱线图 多柱线图对应数据字典需要选择一个“X轴”，剩下的字段可任意选择为“柱状”、“折线”，图例名称用 | 进行分隔。
![img16](../picture/charts/img_16.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 ![img17](../picture/charts/img_17.png)
## 饼图 饼图的数据集选择的时候，只能选择饼图对应的字典，即“Name”、“Value”，不明白可以参考静态数据
![img8](../picture/charts/img_8.png)
![img9](../picture/charts/img_9.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 ![img6](../picture/charts/img_5.png)
## 漏斗图 ![img18](../picture/charts/img_18.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 和饼图数据格式一致。
## 仪表盘 ![img21](../picture/dashboard/img_21.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)

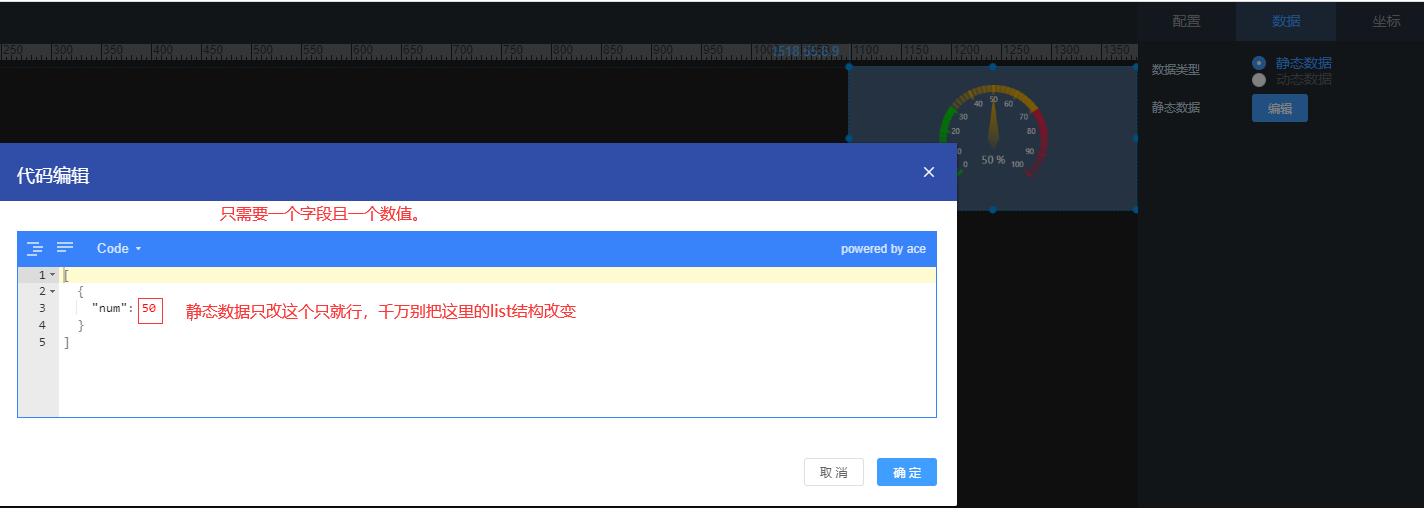

** ### 数据格式 ![img7](../picture/charts/img_6.png)
## 中国地图 迁徙图暂不支持动态数据
## 南丁格尔玫瑰图 ![img71](../picture/charts/img_7.png)
![img10](../picture/charts/img_10.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 和饼图数据格式保持一致。
## 百分百图 ![img19](../picture/charts/img_19.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 和仪表盘数据格式保持一致。
## 气泡地图 气泡地图是中国地图气泡样式展示形式
气泡地图动态数据集，和饼图一样，对应字典值需要选择一个“Name”、“Value”，且name的字段值要和echarts图表里面的值能对应上，可参考静态数据
![img15](../picture/dashboard/img_15.png)
## 柱状堆叠图 动态的数据集对应字典值需要选择一个“X轴”、“Y轴”、“柱状”，也就是说需要3个字段，不明白可以看看静态数据
![img.17](../picture/dashboard/img_17.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 ![img4](../picture/charts/img_3.png)
## 折线堆叠图 动态的数据集对应字典值需要选择一个“X轴”、“Y轴”、“折线”，也就是说需要3个字段，不明白可以看看静态数据
![img.17](../picture/dashboard/img_17.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 和柱状堆叠图数据格式保持一致。
## 柱状对比图 数据集需要3个字段，其中一个作为对比的字段只能为2种值，只有2种值作为对比的字段要选择“y轴字段”字典。因为底层的解析用的是堆叠图的解析，这里的y轴字段并不是指的图表上面的y轴，还请注意，有强迫症可以自行修改源码的解析，剩下的2个字段对应字典看图
![img18](../picture/dashboard/img_18.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)

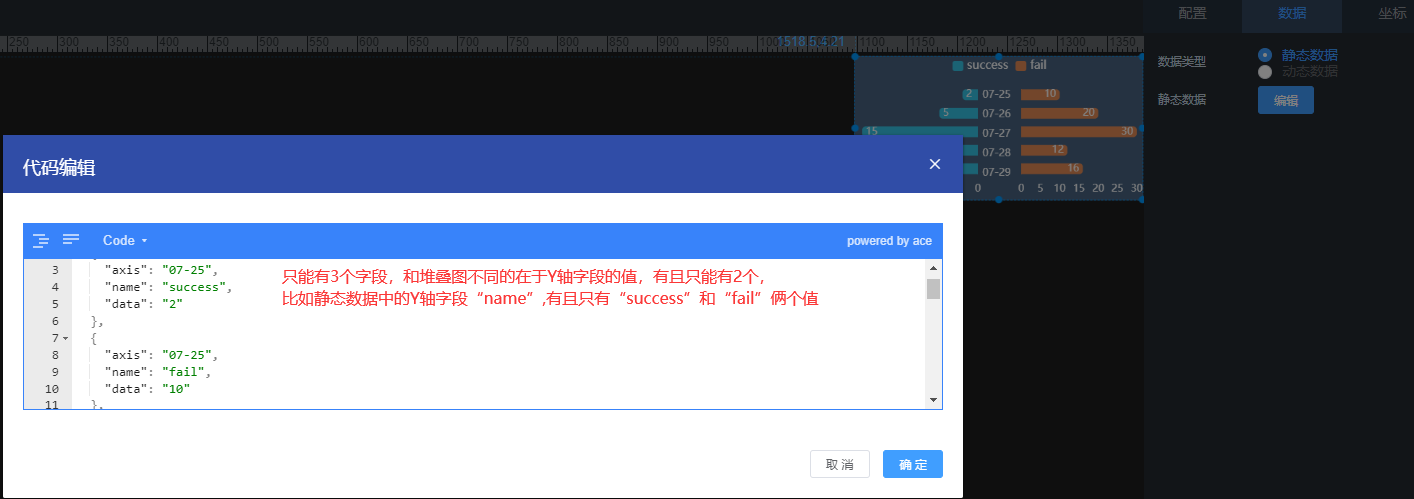

** ### 数据格式 ![img11](../picture/charts/img_11.png)
## 折线对比图 数据集需要3个字段，其中一个作为对比的字段只能为2种值，只有2种值作为对比的字段要选择“y轴字段”字典，剩下的字典对应看图
![img19](../picture/dashboard/img_19.png)
**注**：如果提示语设置选择“十字形”，请注意需要选择 “X轴颜色、上Y轴颜色、下Y轴颜色”，不然预览图表鼠标选择是全白色，还请注意。
![img20](../picture/dashboard/img_20.png) **如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 数据格式 和柱状对比图数据格式一致。
## 装饰饼图 装饰用，可单独使用或者配合文本框等图表组件来使整个大屏立体、丰满。
![img12](../picture/charts/img_12.png)
