## 图表和数据集之间的关系 图表和数据集是强关联关系，一个图表需要什么样的数据才能进行展示下面都有说明，以柱状图举例，只能用两个字段的数据集进行数据展示，那使用数据集有2个以上字段那肯定图表无法正常展示，反之有个数据集是3个字段，那就找能展示3个字段的图表，千万别搞小聪明定了好多个字段的数据集，然后从里面挑几个字段进行展示，不要这么干。
## 文本栏 ### 文本框 ![img_3.png](../picture/dashboard/img_3.png)
![img_4.png](../picture/dashboard/img_4.png)
![img_5.png](../picture/dashboard/img_5.png)
![img_6.png](../picture/dashboard/img_6.png)
#### 数据格式 ![img1](../picture/charts/img.png)
### 滚动文本 同文本框，操作无异。
### 超链接 ![img2](../picture/charts/img_1.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 当前时间 已支持多种时间格式，其他格式请提交 [Issue](https://gitee.com/anji-plus/report/issues)
![img_1.png](../picture/dashboard/img_1.png)
### 图片 ![img_7.png](../picture/dashboard/img_7.png)
**注：** 如果没有在bootstrap.yml配置文件中没有正确配置上传下载的路径，这里肯定是失败的。
### 视频 **注：** 视频的地址应是直接可以访问的，不需要登录之类。
**暂不支持视频循环播放**
### 表格 ![img](../picture/dashboard/img_22.png)
表格字段对应的数据只选择“文本数字”。
![img14](../picture/dashboard/img_23.png)
**注意：** 多个字段的时候，需要在“配置-新增”添加你选择数据集所对应的字段，即“配置”中“表体设置”的“key值”要和你“动态数据对应的字段名”保持一致，类似于映射关系。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 内联框架 当超链接和视频链接无效的时候，请尝试使用内联框架。
## 柱状图 ### 柱状图 柱状图数据集对应字典值需要选择一个“X轴”、“柱状”，只需要2个字段。
![img_13](../picture/charts/img_13.png)
#### 数据格式 ![img3](../picture/charts/img_2.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 柱状图-渐变色 同上柱状图，颜色调整为支持渐变色。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 柱状堆叠图 动态的数据集对应字典值需要选择一个“X轴”、“Y轴”、“柱状”，也就是说需要3个字段，不明白可以看看静态数据。
![img.17](../picture/dashboard/img_17.png)
#### 数据格式 ![img4](../picture/charts/img_3.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 柱状对比图 数据集需要3个字段，其中一个作为对比的字段只能为2种值，只有2种值作为对比的字段要选择“y轴字段”字典。因为底层的解析用的是堆叠图的解析，这里的y轴字段并不是指的图表上面的y轴，还请注意，有强迫症可以自行修改源码的解析，剩下的2个字段对应字典看图。
![img18](../picture/dashboard/img_18.png)
#### 数据格式 ![img11](../picture/charts/img_11.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 双Y柱图 数据集需要3个字段，其中一个字段作为“X轴”，另外两个数值字段选择“柱状”，左右Y轴分别代表选择柱状的俩种数值。
![img33](../picture/charts/img_33.png)
#### 数据格式 ![img34](../picture/charts/img_34.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 折线图 ### 折线图 折线图数据集对应字典值需要选择一个“X轴”、“折线”，只需要2个字段。
![img14.png](../picture/charts/img_14.png)
#### 数据格式 同柱形图数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 折线堆叠图 动态的数据集对应字典值需要选择一个“X轴”、“Y轴”、“折线”，也就是说需要3个字段，不明白可以看看静态数据。
![img.32](../picture/charts/img_32.png)
#### 数据格式 同柱状堆叠图数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 折线对比图 数据集需要3个字段，其中一个作为对比的字段只能为2种值，只有2种值作为对比的字段要选择“y轴字段”字典，剩下的字典对应看图。
![img19](../picture/dashboard/img_19.png)
**注**：如果提示语设置选择“十字形”，请注意需要选择“X轴颜色、上Y轴颜色、下Y轴颜色”，不然预览图表鼠标选择是全白色，还请注意。
![img20](../picture/dashboard/img_20.png)
#### 数据格式 同柱状对比图数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 柱线图 ### 柱线图 柱线图数据集对应字典值需要选择一个“X轴”、“柱状”、“折线”，需要3个字段，图例名称用 | 进行分隔。
![img15](../picture/charts/img_15.png)
#### 数据格式 ![img5](../picture/charts/img_4.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 多柱线图 多柱线图对应数据字典需要选择一个“X轴”，剩下的字段可任意选择为“柱状”、“折线”，图例名称用 | 进行分隔。
![img16](../picture/charts/img_16.png)
#### 数据格式 ![img17](../picture/charts/img_17.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 柱线堆叠图 图表的基本操作和柱状堆叠图、折线堆叠并无大区别，需要在意的是数据格式的区别，绑定动态数据的时候，需要你数据集有4个字段，其中两个字段作为x，y区分字段，另外俩个作为数值字段。
![img29](../picture/charts/img_29.png)
![img30](../picture/charts/img_30.png)
#### 数据格式 和另外俩个堆叠图相比，多了查询的一列数据，比如 "select a,b,sum(c),sum(d) from aa group by a,b" 。 ![img31](../picture/charts/img_31.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 饼图 ### 饼图 饼图的数据集选择的时候，只能选择饼图对应的字典，即“Name”、“Value”，不明白可以参考静态数据。
![img8](../picture/charts/img_8.png)
![img9](../picture/charts/img_9.png)
#### 数据格式 ![img6](../picture/charts/img_5.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 南丁格尔玫瑰图 ![img71](../picture/charts/img_7.png)
![img10](../picture/charts/img_10.png)
#### 数据格式 同饼图数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 漏斗图 ### 漏斗图 ![img18](../picture/charts/img_18.png)
#### 数据格式 同饼图数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)

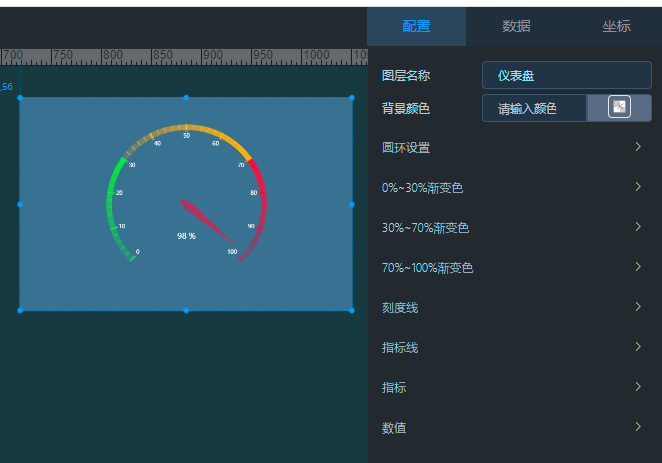

** ## 百分比 ### 仪表盘 ![img21](../picture/dashboard/img_21.png)
#### 数据格式 ![img7](../picture/charts/img_6.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 百分百图 ![img19](../picture/charts/img_19.png)
#### 数据格式 同仪表盘数据格式一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 中国地图 ### 路线地图 路线图的动态数据集，需要3个字段，“源端”代表起点，“目标端”代表终点，“数值”代表俩点之间的值。
![img24](../picture/charts/img_24.png)
#### 数据格式 可以参考静态数据，目前路线地图仅能显示“市”级别，注意地图数据名称要和地图底层数据名称保持一致，即完整的市名，可以看静态数据，如果和你提供的动态数据名称有差异，请参考源码自行修改。
![img25](../picture/charts/img_25.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)

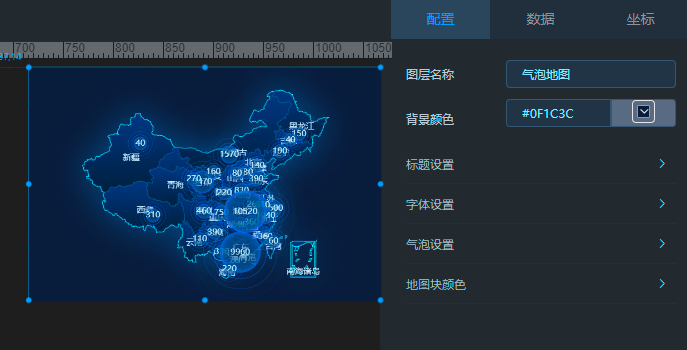

** ### 气泡地图 气泡地图动态数据集，和饼图一样，对应字典值需要选择一个“Name”、“Value”，且name的字段值要和echarts图表里面的值能对应上，可参考静态数据。
![img15](../picture/dashboard/img_15.png)
#### 数据格式 可参考静态数据，目前气泡地图仅能显示“省”级别，注意动态数据的名称要和地图底层数据名称保持一致，即完整的省名，可以看静态数据，如果和你提供的动态数据名称有差异，请参考源码自行修改。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 装饰图 ### 装饰饼图 装饰用，可单独使用或者配合文本框等图表组件来使整个大屏立体、丰满。
![img12](../picture/charts/img_12.png)
## 词云图 ### 词云图 最大最小角度都为0时则文字显示为”正“。所有词云颜色皆是随机产生，动态数据每请求一次数据，所有词云颜色皆改变一次。
![img20](../picture/charts/img_20.png)
#### 数据格式 同饼图、南丁格尔玫瑰图数据一致。
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 热力图 ### 热力图 热力图是类似坐标轴一样的数据，当前的热力图数据集需要3个字段值，对应的字典是选择“X轴”，“Y轴”，“数值”，不明白可以看静态数据。
![img21](../picture/charts/img_21.png)
**注意：** 图设置功能中的最大最小值将会对热力图中的数值产生反应，主要根据设定的颜色来反应，数值越靠近最大值，颜色将更深。
![img22](../picture/charts/img_22.png)
#### 数据格式 ![img23](../picture/charts/img_23.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 雷达图 ### 雷达图 基本操作和表格一致，通过配置栏的新增按钮和操作按钮对雷达顶点数量进行修改，可生成5边雷达，6边雷达等等，”key值“和”雷达顶点“保持一致，从最上端顶点逆时针规划其他顶点。
![img26](../picture/charts/img_26.png)
#### 数据格式 数据格式和柱线、多柱线都是类似的，注意实际作为”名称“的字段，比如时间字段，有且只能有1个，其余是”雷达顶点“字段，不明白可以看静态数据格式。
![img27](../picture/charts/img_27.png)
![img28](../picture/charts/img_28.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ## 刻度尺 ### 竖刻度尺 刻度尺数值的颜色来源于配置的渐变色，渐变色分为0%-30%-50%-70%-100%，数值颜色的变化会随着数值所在颜色区间的变化而变化。通过刻度设定可以调整最大刻度，默认刻度是100。
![img35](../picture/charts/img_35.png)
![img36](../picture/charts/img_36.png)
#### 数据格式 单一的数值字段，可看静态数据。 ### 横刻度尺 同竖刻度尺。
![img37](../picture/charts/img_37.png)
#### 数据格式 单一的数值字段，可看静态数据。 ## 表单 ### 下拉框 组件联动的使用方式请看图表联动里面的详细描述。 ![img38](../picture/charts/img_38.png)
#### 数据格式 “提交值”指的是下拉框提交给联动的组件字段名和字段值，“显示值”是指下拉框自身下拉按钮显示的值。动态数据需要至少1个字段，如果只有一个字段请选择“提交值”，最多2个字段，“提交值”“显示值”，只能选择一个，不能同时都选。
注意下拉框的静态数据只是作为参考用的，并不参与解析。
![img39](../picture/charts/img_39.png)
**如有问题，请提交 [Issue](https://gitee.com/anji-plus/report/issues)
** ### 时间筛选器 默认支持的时间格式是"yyyy-MM-dd HH:mm:ss"，其他日期格式暂不支持，需要自己把自己数据集中时间字段格式化成同种格式。
![img40](../picture/charts/img_40.png)
![img41](../picture/charts/img_41.png)
